Was ist eine Helicoil-Gewindebohrung?

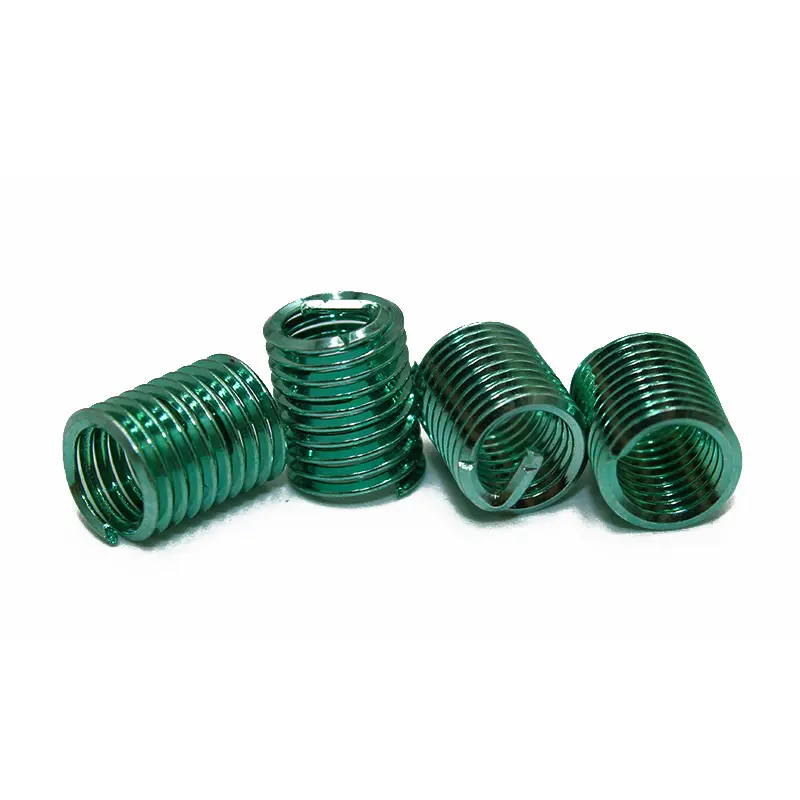

HelicoilHelicoils, auch als Gewindebuchsen bekannt, sind Gewindeeinsätze mit Innen- und Außengewinde. Das Innengewinde ist üblicherweise ein metrisches oder zölliges Grobgewinde, das Außengewinde ein metrisches oder zölliges Feingewinde. Je nach Größe können Helicoils zwei oder vier Keile aufweisen (Spezifikationen ≤ M4 haben typischerweise zwei Keile).

Funktionale Eigenschaften

Die Hauptfunktion eines Helicoils besteht darin, beschädigte Innengewinde reparieren Und die Haltekraft stärken von Innengewinden. Es findet in verschiedenen Branchen weite Verbreitung, darunter Luft- und Raumfahrt, Schienenverkehr, Messtechnik, Hydraulik, Energiewirtschaft und Textilindustrie. Helicoils sind besonders nützlich in Umgebungen, in denen Leichtmetalle wie Aluminiumlegierungen verwendet werden, aber hohes Drehmoment ist erforderlich und muss ausgezeichnete Fähigkeiten nachweisen. Zug Und TorsionsfestigkeitDie

Gängige Materialien

Helicoils bestehen typischerweise aus zwei Materialien:

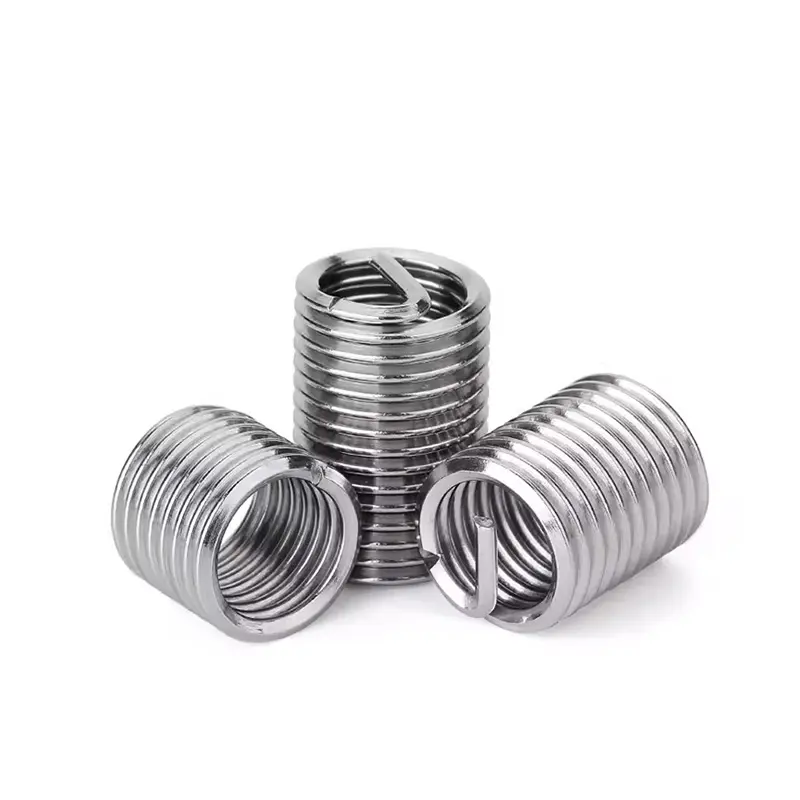

• Austenitischer EdelstahlWird häufig für Anwendungen mit Aluminiumlegierungssubstraten verwendet. Die Oberfläche wird passiviert, um die Korrosionsbeständigkeit zu verbessern.
• Unlegierter KohlenstoffstahlDiese Helicoils werden üblicherweise für Gusseisenuntergründe verwendet und zum Oberflächenschutz geschwärzt oder phosphatiert.

Arten von Helicoils

Helicoils können auf verschiedene Weise kategorisiert werden:

1.Nach Außengewindegröße:

• • Licht
  • Standard
  • Schwer
  • Extra schwer
    Wie der Name schon sagt, nimmt der Nenndurchmesser des Außengewindes mit jeder Kategorie zu.

2.Nach Struktur:

• • StandardtypDie gebräuchlichste Ausführung mit durchgehenden Innen- und Außengewinden.
  • VerriegelungstypDurch Stanzen wird das mittlere oder das Ende des Innengewindes verformt, wodurch ein Verriegelungseffekt entsteht.
  • FestkörperIm Gegensatz zu anderen Ausführungen besitzt die massive Helicoil-Gewindeeinschraubung kein Innengewinde, sondern nur ein Außengewinde und einen Passstift.

Anwendungsfall für Solid Type

Manche mögen sich fragen, warum ein Helicoil aus Feststoffbauweise wird verwendet, wenn es keine Schraube aufnehmen kann. Sein Hauptzweck ist FülllöcherWenn beispielsweise ein unnötiges Loch in ein Bauteil gebohrt wird und Schweißen aufgrund der schlechten Schweißbarkeit von Gusseisen oder Aluminiumlegierungen nicht möglich ist, kann ein massiver Helicoil den Fehler wirksam beheben.

Verarbeitung

Helicoils werden unter Verwendung eines vollständigen Verfahrens hergestellt. Drehvorgang, um sicherzustellen Konzentrizität zwischen Innen- und Außengewinde. Diese Methode ermöglicht eine einfache Anpassung und Kleinserienfertigung. Helicoils mit speziellen Außendurchmessern können für spezifische Wartungsanforderungen von Anlagen individuell angepasst werden.

Installationsschritte

Der Einbau eines Helicoil-Gewindes ist unkompliziert:

1. Bohren Sie ein Bodenloch im Substrat.
2. Verwenden Sie einen Gewindebohrer, um das externe ThreadsDie
3. Schrauben Sie den Helicoil ein.
4. Tippen Sie auf die PIN-Taste um es an seinem Platz zu sichern.

Durch dieses einfache Verfahren sind Helicoils eine effiziente Lösung zur Reparatur oder Verstärkung von Gewindeverbindungen.

Wie sollte die Helicoil-Hülse entfernt werden, wenn bei der Montage ein Problem auftritt?

Wenn das Schraubenloch des Basisprodukts nicht passt, muss der Helicoil entfernt werden, ohne das Schraubenloch des Basisprodukts zu beschädigen.

1. Verwenden Sie einen dafür vorgesehenen Standardbohrer, um in das Schraubenloch zu bohren, in dem die Gewindehülse des Stopfens installiert ist, und bohren Sie die Wand der Gewindehülse des Stopfens dünn aus.
2. Verwenden Sie einen spitzen Kegel, um ihn entlang der kleinen Löcher der Stifte der Stecker-Schraubhülse einzuführen und ihn nach innen zu biegen.
3. Wenn die Helicoil-Schraube locker ist, kann die Schraubenhülse mit dem Schraubenhülsen-Ausbauwerkzeug entfernt werden.
